射频与微波产品系列

正北通信的产品线围绕「射频部件 + 天馈子系统」展开,按运用场景划分为天馈系统、天线内置与雷达系统三大类。核心器件包括无源滤波器、收发模块、移相器与天线,从方案设计到批量制造均由公司自主完成。

滤波器是产品线的起点。大功率场景采用腔体滤波器方案;空间与重量受限的场景提供腔体小型化、介质加载、波导等多种拓扑;系统级需求则落地为合路器与双工器,按隔离度、功率容量与温度范围逐项定制。

收发模块把双工器、功放与低噪放集成进同一腔体,直接服务于雷达系统的收发前端;天线与移相器面向卫星通信相控阵、车 / 机载与定位导航,以及相控阵雷达的波束控制需求。

腔体滤波器合路器 / 双工器收发模块移相器相控阵天线天馈子系统
Product Lines In Detail

三条产品线 · 逐条看指标

下面三张表取自公司已交付项目的实测口径,用来交代各产品线实际做到过的能力区间。具体项目的频段、功率与抑制指标都按运用场景定制,不以表中区间为上限。

无源滤波器系列 · 大功率腔体滤波器

无源滤波器系列

PASSIVE FILTERS
大功率腔体滤波器 合路器 / 双工器 六类拓扑可选

无源滤波器是整条产品线的起点。大功率场合走金属腔体路线,系统级需求则做成合路器与双工器。拓扑层面提供集总元件、金属腔体、介质加载、管状、空气金属带线与波导共六类选择——先看清系统约束,再决定用哪一种,而不是凭习惯定型。

滤波器的固有难度在于指标之间彼此牵制:压低插损往往要放大体积,提高抑制度会牺牲群时延平坦度,加大功率容量又要重新处理接头与腔体结构。因此每一个型号都是在一组约束条件下的折中结果,需要逐项仿真确认。

可选拓扑集总元件 · 金属腔体 · 介质加载 · 管状 · 空气金属带线 · 波导
已有项目频段370–380 MHz;2.018–2.12 GHz;690–862 / 880–960 MHz
功率容量平均功率 >10 W、峰值功率 >100 W;已交付 50 W 级腔体滤波器
带内插损≤0.4 dB(室外合路器)~ <1.5 dB(宽阻带 50 W 腔体滤波器)
带外抑制>53 dB @0–345 MHz;≥125 dB @2200–2300 MHz
互调<-117 dBc(三阶,2×43 dBm);交调抑制可达 ≥173 dBc
工作温度-45 ℃ ~ +90 ℃
表面处理局部电镀 / 喷粉 / 四面喷涂(颜色按项目约定)
收发模块系列 · 雷达收发前端

收发模块系列

TRANSCEIVER MODULES
双工器 + 功放 + 低噪放一体化 雷达收发前端 小型化滤波器内置

收发模块把双工器、功率放大器与低噪声放大器集成到同一个腔体内,直接作为雷达系统的收发前端交付。对用户而言,好处是系统侧不必再单独处理滤波器、功放与低噪放之间的匹配和隔离;代价则是模块内部的散热设计、幅相一致性与结构强度必须一次性做对,后期很难通过外围器件补救。

模块内部通常还要嵌入小型化滤波器,用来在有限的腔体空间里完成带外抑制。这部分正是腔体小型化技术真正被检验的地方——尺寸、功率与抑制三项同时收紧时,能否做出来决定了整个模块是否成立。

集成内容双工器 + 功率放大器 + 低噪声放大器一体化
服务对象雷达系统收发前端
内置器件小型化滤波器(腔体小型化方案)
关键考核项收发隔离 · 幅相一致性 · 群时延稳定性 · 功率承受容量 · 热设计
参考案例2069 MHz 卫通相控阵雷达发射滤波器(详见应用案例)

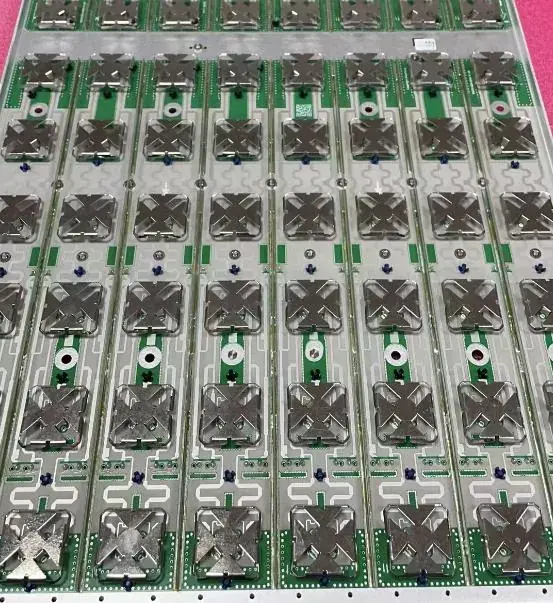

天线与移相器系列 · 相控阵天线阵列

天线与移相器系列

ANTENNAS & PHASE SHIFTERS
卫星通信相控阵 车 / 机载与定位导航 相控阵雷达波束控制

天线与移相器面向卫星通信相控阵、车 / 机载与定位导航,以及相控阵雷达的波束控制需求。相控阵天线的工作方式决定了对器件的苛刻程度:阵列由大量相同的辐射单元组成,每个单元独立产生射频信号,所有单元的信号在空间中叠加才形成总波束。

这意味着单元之间的幅度与相位必须足够一致。一致性一旦失控,叠加出来的波束指向会偏离设计值,旁瓣抬升,增益下降。因此在这一系列里,相位一致性与单元间隔离是比单件极限指标更重要的考核内容。

天线类型卫星通信相控阵天线;车 / 机载天线;定位导航天线
移相器相控阵雷达波束控制
组阵方式多单元协同,单元信号在空间叠加形成总波束
关键考核项相位一致性 · 幅度一致性 · 单元间隔离 · 波束指向精度
批量一致性已交付项目批量相位一致性可达 ±1°,全温区 ±1.6°
Filter Topology Selection

六类拓扑 · 怎么选

拓扑本身没有优劣,只有取舍。选型的第一步是把系统的约束条件摆清楚:能给出多大空间、要承受多大功率、带外要到多少抑制、群时延允许多少失真。

拓扑相对尺寸带内插损功率承受更适合的场景
集总元件最小低低低频窄带、对体积高度敏感
金属腔体中 ~ 大低高大功率、高抑制度要求
介质加载小中中体积受限、功率要求中等
管状小中中窄带应用、成本敏感
空气金属带线中低中 ~ 高宽带、要求低损耗
波导大极低极高高频段、超大功率

尺 寸

尺寸 vs 插损
压缩谐振腔体积会把导体损耗推高,插损随之上升。小型化必须以拓扑换空间,而不是简单缩小外形。
尺寸 vs 抑制度
带外抑制靠级数堆叠,级数越多腔体越长。要小又要高抑制,往往需要引入交叉耦合或传输零点。

波 形

选择性 vs 群时延
边缘越陡,群时延在通带边缘的波动越大。对通信系统来说,群时延失真直接影响调制质量,必须与选择性一起权衡。

功率与接口

互调 vs 接头
无源互调对接触面状态极敏感:接头材料、镀层与装配力矩都会改变互调电平,高互调要求必须与接头方案一并考虑。
功率 vs 尺寸
峰值功率受腔内电场强度限制,大功率需要更大的导体间距,与小型化目标天然冲突,通常靠结构与材料手段缓解。
Miniaturization

把腔体做小 · 三个发力点

确定拓扑之后,小型化靠三件事同时推进:谐振器怎么设计、表面怎么处理、结构怎么稳住。

1

谐振器形态。用独特的谐振器设计压缩单腔所需空间,同时把峰值功率处理能力做上去。腔体变小通常意味着电场更集中,因此谐振器形状的调整必须与功率承受一起验证,不能只盯着尺寸数字。

2

表面处理与 Q 值。在谐振器和内腔表面镀银以降低导体损耗,并对电镀方法做选择——镀层致密度与厚度均匀性直接决定实际 Q 值,同样的结构换一种镀法,插损会有可测量的差别。

3

结构与可靠性。小型化后的腔体壁更薄、刚性更弱,必须用稳定结构设计补回来,确保在冲击与振动条件下整机可靠性不下降。这一步决定了产品能不能真正装机使用。

已交付案例 · 50 W 腔体滤波器:频段 370–380 MHz,带外抑制度 >53 dB(0–345 MHz),插入损耗 <1.5 dB。难点在于长宽高被严格限制——把这三项指标同时塞进给定的外形尺寸里。
小型化腔体滤波器 50W 腔体滤波器 矢量网络分析仪测试曲线 腔体滤波器产品
Phased Array Front-End

阵列对器件提出了什么要求

相控阵雷达用电子扫描替代机械转动,波束的切换速度与精度都由阵列本身的电性能决定。整个面阵由大量相同单元组成,每个单元的相位和幅度独立受波控与移相器调节,从而得到可预测的辐射方向图和波束指向。

发射时,发射机通过馈线网络把功率分配到各个单元,再由单元在空间完成功率合成。这意味着功率不是集中在单条链路里,而是分散在几十到上千条并行链路中——任何一条链路的一致性偏差都会直接进入波束。

因此对这个位置的器件,考核重点与常规射频部件不同:单件的极限指标并不是第一位,批量之间的一致性、全温区的稳定性、以及长期工作的可重复性才是决定系统能否成立的关键。

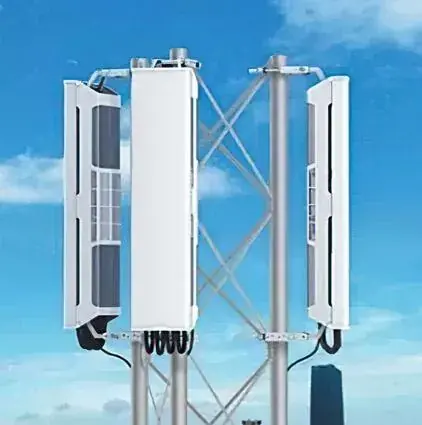

相控阵天线单元 相控阵雷达系统
一致性
幅度一致性
相位一致性
稳定性
全温区性能保持
时延不漂移
隔离度
收发隔离
单元间隔离

这三项要求与「把滤波器和模块做小、做大功率」直接冲突——一致性、稳定性、隔离度都依赖结构余量与工艺可控性,而余量正是小型化要压缩的东西。
