下面三个案例均已批量交付。表里的数字是产品的交付规格而非宣传口径，可以直接拿来做方案选型比对。
卫通相控阵雷达发射滤波器把带外衰减做到 ≥125 dB、三阶交调抑制 ≥173 dBc（2×23 dBm 输出），同时把批量相位一致性压到 ±1°、全温 ±1.6° —— 这是相控阵面阵能够稳定合成波束的前提。
无人机双工器在 -40℃ ~ +90℃、海拔 5000 m 条件下工作，整机重量控制在 1.2 kg 以内，四面喷涂无光 GY05 褐绿色；室外合路器所有端口内置防雷，防护等级 IP67 以上，支持杆式与壁式安装。
每个案例按「项目背景 → 工程难点 → 验证方式 → 产品规格」逐项展开。规格表默认展开，便于直接对照数据。

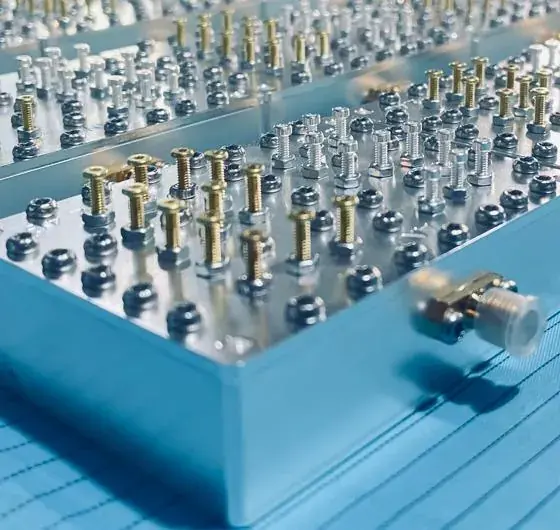

项目背景：用在卫星通信相控阵雷达的发射通道。阵面上收发共用，发射能量远高于接收信号，滤波器要负责把发射端的带外杂散压下去，同时保证接收通道不被发射功率淹没。
工程难点：四项指标必须同时成立——接收机系统底噪优于 -173 dBc、双音 2×23 dBm 条件下互调达到 -153 dBm、收发隔离 -128 dBc、批量相位一致性 ±1°（全温区 ±1.6°）。高抑制与高相位一致性天然冲突：抑制靠增加级数实现，级数越多通带边缘的群时延越难保持平坦，而 24 小时时延变化还要压在 0.3 ns 以内。
验证方式：交调抑制在输出每音 23 dBm 的功率条件下实测；群时延分线性失真、抛物线失真、带内波动与 24h 时延变化四项分别考核；幅相一致性跨批次抽样，并在 -45 ℃ ~ +80 ℃ 全温区复测。
| 中心频率 | f₀ = 2069 MHz |
| 通带频率 | 2.018 GHz ~ 2.12 GHz |
| 带内波动 | ≤0.5 dB @2.018~2.12 GHz |
| 带内插损 | ≤0.8 dB @2.018~2.12 GHz |
| 带外衰减 | ≥125 dB @2200~2300 MHz；≥105 dB @300~1762 MHz |
| 交调抑制 | 输出每音 23 dBm 功率下测试 ≥173 dBc |
| 驻波比 | ≤1.2 @2.018~2.12 GHz |
| 幅相一致性 | 幅度 ±0.2 dB，相位 ≤±1.6° |
| 带内群时延 | 线性失真 ≤0.08 ns/MHz；抛物线失真 ≤0.01 ns/MHz；波动 ≤1 ns；24h 时延变化 ≤0.3 ns |
| 工作温度 | -45 ℃ ~ +80 ℃ |
项目背景：无人机机载平台。收发通道共用一副天线，需要用双工器把发射与接收频段分开。机载环境的约束比地面严得多：重量直接影响载荷与航时，海拔高度又会改变散热条件与电气间隙。
工程难点：功率指标并不宽松——平均功率 >10 W、峰值功率 >100 W，但插损仍要控制在 1.0 dB 以内、回波优于 -20 dB。真正的挑战来自环境：工作温度横跨 -40 ℃ 到 +90 ℃，而时延抖动随温度的变化必须小于 110 ns，否则通道间的时序会漂移。整机重量还要压在 1.2 kg 以下，意味着结构与屏蔽层都要精算。
验证方式：插损与回波由矢量网络分析仪测试；功率容量分别做平均功率与峰值功率加载；时延抖动在 -40 ℃ ~ +90 ℃ 温度循环中逐点采集；重量、海拔适配与表面处理按验收条件逐项核对。
| TX/RX | 758-803 MHz / 703-748 MHz |
| 带内插损 | <1.0 dB |
| 回波 | <-20 dB |
| 功率容量 | 平均功率 >10 W，峰值功率 >100 W |
| 时延抖动 | Delay Variation vs Temp <110 ns |
| 工作温度 | -40 ℃ ~ +90 ℃ |
| 海拔高度 | 5000 m |
| 重量 | 小于 1.2 kg |
| 表面处理 | 四个面喷涂，颜色无光 GY05 褐绿色 |
项目背景：安装在室外天线端的合路单元，把两段频段合到同一副天馈上。设备长期暴露在户外，采用杆式或壁式安装，维护周期长——可靠性必须在设计阶段做足，靠后期运维弥补是来不及的。
工程难点：所有端口都要内置防雷，同时三防等级要到 IP67 以上。电气上，两段频段必须互不干扰——相互隔离 ≥50 dB、驻波比 ≤1.2，带内插损还要压到 0.4 dB。更棘手的是大功率下的互调：要求在双音 2×43 dBm 激励下把三阶互调压到 -120 dBm 量级，这对腔体接触面、镀层与装配工艺都是硬约束。
验证方式：三阶互调在 2×43 dBm 双音条件下测试；隔离度与驻波比分频段逐点测量；插损在 690-862 MHz 与 880-960 MHz 两段分别确认；防雷与 IP67 防护按型式条件验证；喷粉表面处理做外观与附着检查。
| 频段 | 690-862 / 880-960 MHz |
| 带内插损 | ≤0.4 dB |
| 相互隔离 | ≥50 dB @690-862 / 880-960 MHz |
| 驻波比 | ≤1.2 @690-862 / 880-960 MHz |
| 互调 | <-117 dBc（3rd order, 2×43 dBm） |
| 工作温度 | -45 ℃ ~ +80 ℃ |
| 表面涂覆 | 喷粉 |
上面每一行指标都对应一类测试方法。把测试口径写清楚，规格表才有意义——同一个器件换一种测法，结论可能完全不同。
S 参数类指标。插损、回波、驻波比、通带带宽与带内波动，均由矢量网络分析仪在规定的频段范围内逐点扫频获得，并记录测试温度与校准状态。插损的数值与校准精度直接相关，因此每次测试前都要重新校准。
互调类指标。无源互调在双音激励条件下测量，两个载波功率按约定施加（本页案例分别为 2×23 dBm 与 2×43 dBm），再读取三阶产物的电平。互调对接触面状态极其敏感，因此这项测试同时也是一次装配质量的检验。
群时延与幅相一致性。群时延需要分别读出线性失真、抛物线失真与带内波动，并做长时间观测确认时延漂移；幅相一致性则要跨批次抽样，并在高低温箱内做全温区复测——单件合格不等于批批合格。
环境与可靠性。温度循环、老化与功率加载在高低温箱、老化试验箱中完成，用来暴露材料与结构层面的隐患；室外产品另需单独验证防雷与防护等级。
